電離輻射料位計國家標準 GB 11923-89
1.
主題內容與適用范圍
2.
引用標準
3.術語與符號
下列術語僅適用于本標準，部分通用術語見附錄A (補充件)。
3.1.1 電離輻射料位計（核輻射物位計）
帶有放射源并利用其電離輻射對容器內部液體的液位、顆粒狀或粉末狀固體物料的裝填高度或密度不同的兩種介質的分界面位置進行測量或指示的儀表或裝置。
3.1.1.1 透射式料位計

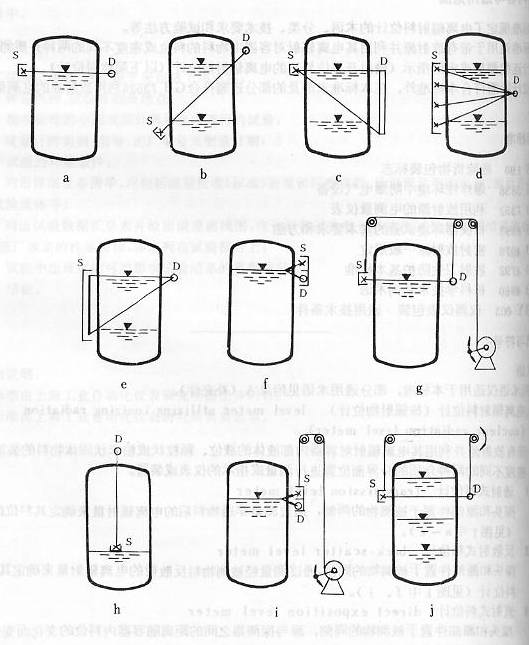

探頭和源部件置于被測物的兩側，通過測量穿透物料后的電離輻射量來確定其料位的料位計（見圖1中a~e）。
3.1.1.2 反散射式料位計
探頭和源部件置于被測物的同側，通過測量經被測物料反散射的電離輻射量來確定其料位的料位計（見圖1中f、i）。
3.1.1.3 直射式料位計
探頭和源部件置于被測物的同側，源于探測器之間的距離隨容器內料位的變化而變化，通過測量放射源直接照射到探測器的電離輻射量來確定其料位的料位計。（見圖1中h）。
3.1.1.4開關式料位計
以儀表輸出的開關信號來表示容器內，在源部件和探頭之間是否存在被測物料的料位計（見圖1中a、f、g、i）。
3.1.1.5 連續是料位計
儀表的輸出信號能系那是容器內料位連續變化的料位計（見圖1中b~e）。
3.1.1.6 固定式料位計
探頭和源部件固定安裝的料位計（見圖1中a~f）。
3.1.1.7 隨動式料位計
利用移動裝置使探頭和源部件或其中之一能跟隨物料的料位或分界面的料位計（見圖1中g(shù)、i）。
3.1.1.8 掃描式料位計
利用移動裝置使探頭和源部件或其中之一能在容器外連續掃描測量容器內料位的料位計（見圖1中j）。
3.1.2 總測量路徑

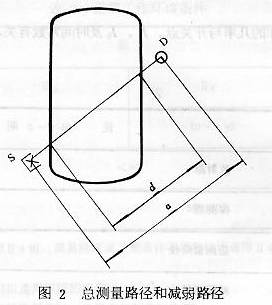

放射源和探測器中間才距離（見圖2中a）。
3.1.3 減弱路徑
射線穿過被測物料的路徑長度（見圖2中d）。
3.1.4 輸入量
探測器所接收到的電離輻射量。
3.1.5 空滿比、滿空比
被測容器內料空時與料滿時料位計的輸入量之比。
對透射式料位計通常用空滿比，即Ia/Ib。
對反散射式料位計通常用滿空比，即Ib/Ia。
注：Ia與Ib的含義見表1.
3.1.6 分辨力
料位計可區分的輸出信號的最小變化所對應的輸入量的變化。
對于任何給定的料位計，分辨力所對應的最小變化不是一個固定值，它取決于使用現場被測物質的密度ρ、減弱路徑d等應用參數。
3.1.7 開觀點
料位計的開關輸出信號改變狀態時所對應的輸入量閥值。
料位計的開觀點可在一定范圍內預置，當輸出信號由開狀態變到關狀態和由關狀態變到開狀態時所對應的閥值通常不等。
3.1.8 開關差
保證料位計開關狀態可靠轉換所需要的輸入量的最小變化。
對于任何給定的料位計，其開關差所對應料位變化的最小值不是一個固定值，它取決于使用現場被測物質的密度ρ、減弱路徑d等應用參數。
3.1.9 開關時間
從輸入量發生一個階躍變化起到開關輸出信號改變狀態時所需的平均時間。
料位計的開關時間不是一個固定值，它與使用現場的Ia、Ib以及所選開觀點的位置等應用參數有關。
3.1.10 時間常數
輸入信號產生一個階躍變化起到輸出信號第一次達到它的最終平均值的（1-1/e）*100%=63.2%所需的時間。
3.1.11 統計可靠性
由于輻射衰變的統計特性所引起的開關輸出功能的可靠程度，它通常與開關輸出信號誤動作的幾率表示。
開關輸出信號舞動的幾率與開觀點、Ia、Ib及時間常數有關。
3.2 符號
符號鍵表1
表 一 |
符 號 |
說 明 |
S |
放射源 |
D |
探測器 |
a |
總測量路徑 |
d |
減弱路徑 |
I |
輸入量 |
I0 |
源閘關閉時的輸入量 |
Ip |
料位計正常工作所允許的輸入量的最大值 |
Ia |
當物料的料位低于可探測到的料位下限（又稱料空）時的輸入量 |
Ib |
當物料的料位高于可探測到的料位上限（又稱料滿）時的輸入量 |
4.
產品分類
5.
技術要求
6.
試驗方法
7.
檢驗規則
8.
標志、包裝、運輸和貯存
